Εισαγωγές εξοπλισμού

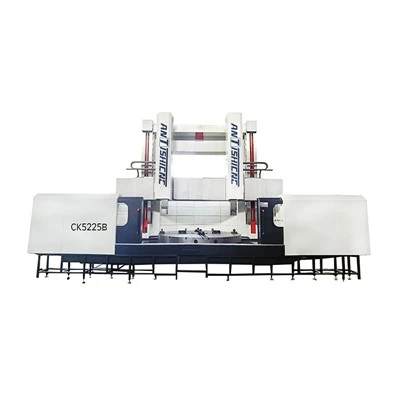

Το CNC Vertical Borer προσφέρει ισχυρή απόδοση, που οδηγείται από έναν κινητήρα σερβιρίσματος 55 kW μέσω ενός κιβωτίου ταχυτήτων τεσσάρων ταχυτήτων. Ο πίνακας εργασίας παρέχει μια έξοδο ροπής 63 kN · M και υποστηρίζει μια περιοχή ταχύτητας ατράκτου 2-63 R/min, επιτρέποντας την αποτελεσματική ακατέργαστη και φινίρισμα εσωτερικών και εξωτερικών κυλινδρικών επιφανειών, κωνικών επιφανειών, επίπεδων επιφανειών, τόξων και σύνθετων περιστροφικών περιστροφών. Οι αναρτήσεις διπλών εργαλείων λειτουργούν συνεργατικά, με το σωστό εργαλείο να προσφέρει μια δύναμη κοπής 50 kN και τα αριστερά 45 kN. Σε συνδυασμό με μνήμη RAM μεγάλου τμήματος (260 × 260 mm) και 40 × 40 mm, το σύστημα εξασφαλίζει σταθερή υποστήριξη κοπής.
CNC Vertical Borer Όσον αφορά τον έλεγχο ακριβείας, το σύστημα τροφοδοσίας χρησιμοποιεί κινητήρα σερβοκίνης 30 N · M και παρέχει ταχύτητες τροφοδοσίας βύθους που κυμαίνονται από 0,1 έως 2000 mm/min, με ταχείες ταχύτητες διασκέδασης μέχρι 2000 mm/min για να μεγιστοποιήσουν την απόδοση μηχανικής κατεργασίας. Το σταυρό έχει μια σειρά ταξιδιών 1250 mm και κινείται στα 300 mm/min. Ο σχεδιασμός σιδηροδρομικής σιδηροτροχιάς 750 mm ενισχύει τη συνολική δομική σταθερότητα, ενώ η ψηλή περιστροφική σέλα των 1800 mm αυξάνει την ευελιξία της κατεργασίας. Το μηχάνημα καταλαμβάνει αποτύπωμα 7,8 × 5,8 × 5,4 μέτρα και ζυγίζει περίπου 50,5 τόνους, προσφέροντας μια ισχυρή και αξιόπιστη λύση για τη μηχανική κατεργασία μεσαίας έως μεγάλου τεμαχίου.
Δημοφιλείς Ετικέτες: CNC Vertical Borer, Κίνα CNC Καταναλωτή Κατασκευαστών, Προμηθευτές, Εργοστάσιο
Τεχνική παράμετρος
|
Προδιαγραφές |
CK5250X45/50 |
|
Μέγιστη διάμετρος στροφής |
4000 mm |
|
Διάμετρος τραπεζιού |
3200 mm |
|
Μέγιστο ύψος κατεργασίας |
2500 mm |
|
Μέγιστο βάρος εργασίας |
20 t |
|
Μέγιστη ροπή πίνακα |
63 kN · m |
|
Αριθμός ταχύτητας ταχύτητας |
Τετρατάχυτο σκαλοπάτι |
|
Εύρος ταχύτητας επιτραπέζιου |
2 ~ 63 r/min |
|
Οριζόντια διαδρομή κατακόρυφης ανάρτησης εργαλείων |
-50-2150 mm |
|
RAM εγκεφαλικό επεισόδιο κατακόρυφης ανάρτησης εργαλείων |
1700 mm |
|
Διατομεακή διάσταση RAM |
260x260 mm |
|
Διάσταση διατομής εργαλείων |
40 × 40 mm |
|
Δύναμη κοπής του σωστού εργαλείου Post |
50 kN |
|
Δύναμη κοπής της ανάρτησης του αριστερού εργαλείου |
45KN |
|
Εύρος ταχύτητας τροφοδοσίας της ανάρτησης εργαλείων |
0,1-2000 mm/λεπτό |
|
Βήματα ταχύτητας τροφοδοσίας |
Αταξία |
|
Ταχεία ταχύτητα μετακίνησης της ανάρτησης εργαλείων |
2000 mm/λεπτό |
|
Ροπή σερβοκινητήρα ζωοτροφών |
30 N·m |
|
Διαδρομές διασταύρωσης |
1250 mm |
|
Ταχύτητα κίνησης σταυροειδούς |
300 mm/λεπτό |
|
Πλάτος οδηγού Crossbeam |
750 mm |
|
Ύψος περιστρεφόμενης σέλας |
1800 mm |
|
Κύρια ισχύς |
55 kW |
|
Crossbeam Lifting Power Motor |
11 kW |
|
Βάρος εργαλειομηχανών (περίπου) |
50.5 t |
|
Συνολικές διαστάσεις του μηχανικού εργαλείου |
7800x5800x5400 mm |
Τυπικός εξοπλισμός
|
Οχι |
Προδιαγραφές |
|
1 |
Δικαίωμα εργαλείο δημοσίευσης: σύστημα Siemens 828D (έλεγχος 2 άξονα). Αριστερή δημοσίευση εργαλείου: σύστημα DVT |
|
2 |
Τετραγωνική δομή μνήμης RAM |
|
3 |
Κιβώτιο τεσσάρων ταχυτήτων |
|
4 |
Κύριος κινητήρας: 55kW σερβοκάρτης |
|
5 |
Crossbeam με διάδρομο |
|
6 |
Σταθμός Pushbutton με αναστολή |
